Produktinformationen NAVLINKZ Video-Einspeiser AHD/FBAS/HDMI passend für MB MBUX NTG6

Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und zwei weitere Videoquellen.
FBAS und AHD-fähig, Zusätzlicher HDMI Eingang. Passend für Mercedes Benz Fahrzeuge mit MBUX NTG6 Systemen mit 7 Zoll oder 10.25 Zoll Monitor.
Produktfeatures

• Video-Einspeiser für Werks-Infotainment Systeme
• 1 FBAS/AHD-Eingang für Rückfahrkamera
• 1 FBAS/AHD-Eingang für Frontkamera
• 2 FBAS/AHD-Eingang für Seitenkameras oder weitere Nachrüstgeräte (z.B. USB-Geräte, DVB-T2 Tuner, etc.)
• Alle Eingänge NTSC und PAL kompatibel
• Unterstützte AHD-Auflösungen 720p NTSC (30Hz), 720p PAL (25Hz), 960p NTSC (30Hz), 960p PAL (25Hz), 1080p NTSC (30Hz), 1080p PAL (25Hz)
• 1 HDMI-Eingang für HD Rückfahrkamera oder andere HDMI-Quelle (z.B. iOS/Android-Gerät, Laptop, Streaming-Stick, DVB-T2 Tuner, etc.)
• Automatische Umschaltung auf Rückfahrkamera-Eingang im Rückwärtsgang
• Automatische Frontkamera Schaltung nach Rückwärtsgang für 5, 10, 15 oder 20 Sekunden

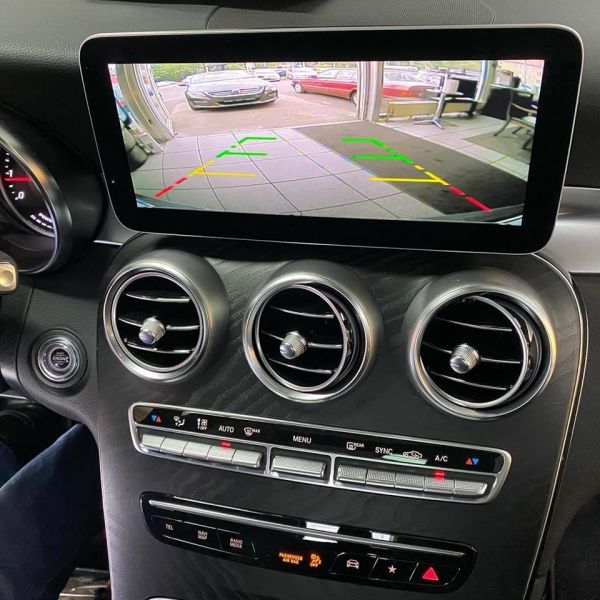

• Fahrwegslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
• Bild frei während der Fahrt (NUR für eingespeiste Videoquellen)

Kompatibilität

• Mercedes BenzA-Klasse (W177) ab 05/2018,Comand Online NTG6/MBUX mit 7 Zoll, 10.25 Zoll oder 12 Zoll Monitor
• Mercedes BenzB-Klasse (W247) an 12/2018,Comand Online NTG6/MBUX mit 7 Zoll, 10.25 Zoll oder 12 Zoll Monitor
• Mercedes BenzCitan (W420) ab 10/2021,Comand Online NTG6/MBUX mit 7 Zoll, 10.25 Zoll oder 12 Zoll Monitor
• Mercedes BenzCLA Coupé (C118) ab 03/2019,Comand Online NTG6/MBUX mit 7 Zoll, 10.25 Zoll oder 12 Zoll Monitor
• Mercedes BenzCLA Shooting B (X118) ab 07/2019,Comand Online NTG6/MBUX mit 7 Zoll, 10.25 Zoll oder 12 Zoll Monitor
• Mercedes BenzE-Klasse (W213) ab ca. 06/2020,Comand Online NTG6/MBUX mit 7 Zoll, 10.25 Zoll oder 12 Zoll Monitor
• Mercedes BenzEQC (N293) ab 2019,Comand Online NTG6/MBUX mit 7 Zoll, 10.25 Zoll oder 12 Zoll Monitor
• Mercedes BenzGLA (H247) ab 02/2020,Comand Online NTG6/MBUX mit 7 Zoll, 10.25 Zoll oder 12 Zoll Monitor
• Mercedes BenzGLB (X247) ab 09/2019,Comand Online NTG6/MBUX mit 7 Zoll, 10.25 Zoll oder 12 Zoll Monitor
• Mercedes BenzGLC (X253) Modelljahre ab 2019,Comand Online NTG6/MBUX mit 7 Zoll, 10.25 Zoll oder 12 Zoll Monitor
• Mercedes BenzGLE Coupé (C167) Modelljahre ab 2019,Comand Online NTG6/MBUX mit 7 Zoll, 10.25 Zoll oder 12 Zoll Monitor
• Mercedes BenzGLE SUV (W167) Modelljahre ab 2019,Comand Online NTG6/MBUX mit 7 Zoll, 10.25 Zoll oder 12 Zoll Monitor
• Mercedes BenzGLS-Klasse (X166) Modelljahre ab 2019,Comand Online NTG6/MBUX mit 7 Zoll, 10.25 Zoll oder 12 Zoll Monitor
• Mercedes BenzSprinter (W907/910) Modelljahre ab 2018,Comand Online NTG6/MBUX mit 7 Zoll, 10.25 Zoll oder 12 Zoll Monitor
• Mercedes BenzT-Klasse (W420) ab 2022,Comand Online NTG6/MBUX mit 7 Zoll, 10.25 Zoll oder 12 Zoll Monitor
• Mercedes BenzV-Klasse (W447) ab ca. 03/2020Comand Online NTG6/MBUX mit 7 Zoll, 10.25 Zoll oder 12 Zoll Monitor

Einschränkungen
CAN-Bus KompatibilitätDie CAN-Bus Kompatibilität des Interface kann zu einigen Fahrzeugen ganz oder für einzelne Funktionen eingeschränkt sein.
Dies kann sich sowohl bei Installation, als auch später bemerkbar machen.
Das Interface mit allen Video-Eingängen kann mit analogen Schaltsignalen, ohne den Anschluss an den Fahrzeug CAN-Bus, betrieben werden.
Dabei entfallen einzelne Zusatzfunktionen, siehe folgend.
Nur VideoInterface speist keine Audio-Signale ein. Um Audio-Signale einzuspeisen, müssen ein evtl. vorhandener Werks-Audio-AUX-Eingang oder optionale Produkte genutzt werden (z. B. AUX-UNI0x, FM-Modulator).
Werks-RückfahrkameraAutomatische Umschaltung auf RFK-Eingang erfolgt nur solange der Rückwärtsgang eingelegt ist. Für abweichende Schaltzeiten wird optionales Zubehör benötigt.
After-Market FrontkameraUmschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 5, 10, 15 oder 20 Sekunden (je nach OSD-Menü Einstellung).
Manuelle Umschaltung auf Frontkamera ist zusätzlich über den externen Taster möglich.
FahrwegslinienBei unvollständiger Kompatibilität des Fahrzeug CAN-Bus mit dem Interface oder bei analogem Anschluss kann die Funktionen Fahrwegslinien nicht genutzt werden.
Werks-OBD-BuchseDer dauerhafte Anschluss eines OBD Dongle-Produktes, z.B. für eine Tank-App oder ein elektronisches Fahrtenbuch, führt unter Umständen zur teilweisen Nicht-Umschaltung auf die Rückfahrkamera, sofern das Umschaltsignal vom CAN-Bus bezogen wird. In diesem Fall werden zur Installation einer Rückfahrkamera ein externes Umschaltsignal vom Rückfahrlicht und ein Schließer-Relais oder ein Entstörfilter benötigt.
Fahrzeuge mit aktivem Parkassistent System 235Während der Nutzung des werksseitigen aktiven Parkassistent-Systems 235 ist eine Darstellung des Kamerabildes nicht möglich.
Anschlüsse

• Bildeinspeisung: Doppel-Fakra
• Strom und CAN-Bus: Offene Kabelenden
• Video-Eingänge (2x): Cinch Buchsen
• Rückfahrkamera-Eingang: Cinch Buchse
• Frontkamera-Eingang: Cinch Buchse
• Trigger-Leitungen (4x): Offene Kabelenden
• Zusätzlicher Video-Eingang: HDMI
• HDMI Audio-Ausgang: 3.5mm Klinkenbuchse

Technische Daten

• Betriebsspannung12V DC (9~16V)
• Ruhestromca. 6mA
• Stromaufnahme310mA
• Video Eingang0.7~1V
• Video Eingangs-SignalartenFBAS/AHD/HDMI
• Signalnormen FBAS/AHDNTSC/PAL
• Temperaturbereich-40°C bis +85°C
• Abmessungen Video-Box115 x 25 x 109mm (B x H x T)
