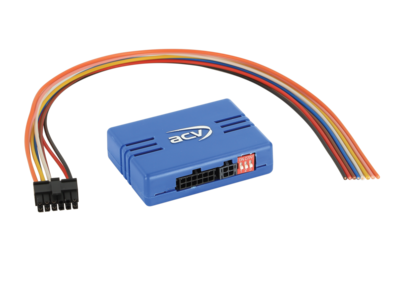

ACV 42cxpdc-trafic3-1 - CAN Bus Interface Nissan Primastar/Renault/Trafic

CAN Bus Interface PDC

Dieses CAN Bus Interface dient zur Wiederherstellung der vorderen und hinteren Parksensortöne nach dem Tausch des OEM Gerätes und stellt weitere Signale für das Nachrüstgerät wie Zündungsstrom, Rückwärtssignal, Beleuchtung und Geschwindigkeitssignal analog zur Verfügung.
Die Wiedergabe der Töne erfolgt über den optional zusätzlich erhältlichen LFB Lautsprecher PDC 42a/42cx401/42cx402/42cxpdc-trafic3-1 > Artikel: 42cxpdc

Anschluss 20 Pin Nissan Stecker:

• Pin 19 rot  > rot +12V Dauerstrom Klemme 30 abgesichert
• Pin 20 schwarz > schwarz Masse Klemme 31

OEM Kabelfarben können variieren

Anschluss CAN Bus 32 Pin Nissan Stecker:

• Pin 31 braun verdrillt > gelb CAN High
• Pin 32 grün verdrillt > blau CAN Low


Anschluss 42cxpdc:

• Pin 5: 42cxpdc Ausgang rot > Artikelbild 2
• Pin 11: 42cxpdc Ausgang schwarz > Artikelbild 2

Ausgänge Interface:

• rosa: +12V / 1,5A max. Zündungsstrom Klemme 15
• weiß: +12V / 1,5A max. Rückwärtsgang bei laufendem Motor
• orange: +12V / 0,1A max Beleuchtung Klemme 58
• gelb/rot: Geschwindigkeitssignal

Status-LED:

• blau blinken: CAN Bus Suche
• blau permanent: CAN Bus eingebucht
• blau/rot permanent: Ausgang +12V Zündungsstrom Klemme 15 aktiv
• Dipschalter ohne Funktion

Für folgende Fahrzeuge:

Nissan

• Nissan Primastar (4/J4) 09/2021 - 2024

Renault

• Renault Trafic Combi (L/JL) 05/2021 - 2024
• Renault Trafic Kastenwagen (L/JL) 03/2022 - 2024


Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
Rückfahrwarner PDC vorne / hinten

Allgemeine Installationshinweise:

Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.

Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:

1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum führen zum Erlöschen der Garantie des Produktes
