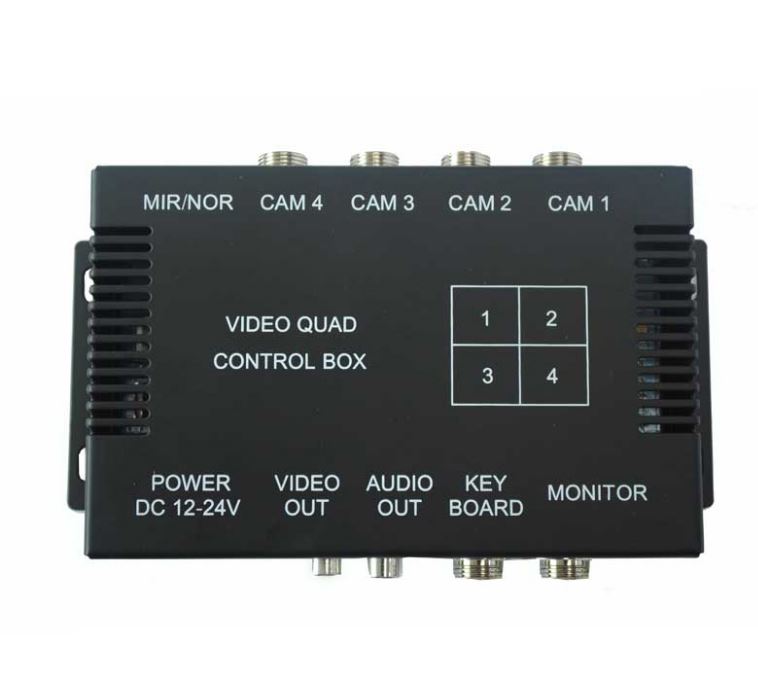

Ampire SW-QUAD-4P - Videosplitter Heavy Duty (Single/Quad)

• Mit dem Videosplitter SW-QUAD-4P können Sie bis zu vier Videokameras gleichzeitig auf einen Videomonitor darstellen.
• Es ist auch möglich eine einzelne Kamera im Vollbild oder bis zu vier Kameras im Split anzuzeigen. Dies geschieht über die Ansteuerung der Triggerleitungen (9-36 Volt DC).
• Alle Kamera-Eingänge können über DIP-Schalter elektronisch gespiegelt bzw. entspiegelt werden. Weitere Einstellungen erfolgen am Bedienteil.
• Zusätzlich zum Videoausgang (Cinch) für den Monitor haben Sie einen Quad-Ausgang aller 4 Kameras für einen optionalen Videorecorder (DVR). Jeder Kameraeingang hat zusätzlich einen individuellen Audioeingang für ein Mikrofon der am Überwachungsmonitor abgehört werden könnte bzw. vom DVR aufgezeichnet werden kann.

Features

• Darstellung von bis zu 4 Kameras möglich
• Automatische Bildaufteilung 1 bis 4 Kameras möglich
• Eingänge manuell über Bedienteil oder automatisch wählbar
• automatische Vollbildanzeige
• Anzeigemodus: Vollbild, Split, Triple und Quad
• einfache Verdrahtung der Kameras und Monitor
• Ton-Wiedergabe des jeweiligen angewählten Kanals am Audio-Ausgang
• Überspannung- und Unterspannungsschutz
• Kamerabild kann über DIP-Schalter entspiegelt/gespiegelt werden
• Video-Eingänge frei wählbar via Trigger-Eingänge oder Bedienteil
• Bedienteil hat immer Vorrang über den Trigger-Leitungen

Technische Daten

• Videoeingänge: 4
• Audioeingänge: 4 (Mono)
• Videoausgänge: 2 (1x Cinch, 1x Quadausgang für optionalen DVR)
• Audioausgänge: 2 (1x Cinch, 1x Quadausgang für optionalen DVR)
• Automatische Bildnormumschaltung: PAL/NTSC
• Auflösung 720576 25F/S
• Abmessungen: 155x87x32mm
• Gewicht: 340g
• Betriebstemperatur: 0°C bis +55°C
• Lagertemperatur: -30°C bis 85°C
• Betriebsspannung: 12/24 Volt DC
• Ausgangsspannung der Kameras: 12 Volt DC
• Stromverbrauch: 18 Watt 12Volt DC bzw. 8 Watt 24 Volt DC

Lieferumfang

• Steuergerät
• Bedienteil mit Kabelbaum (200cm)
• 2-poliger Strom-Kabelbaum (70cm)
• 4-poliger Trigger-Kabelbaum (70cm)
• 5x Adapter 4-Pin auf offene Kabelenden (25cm)
