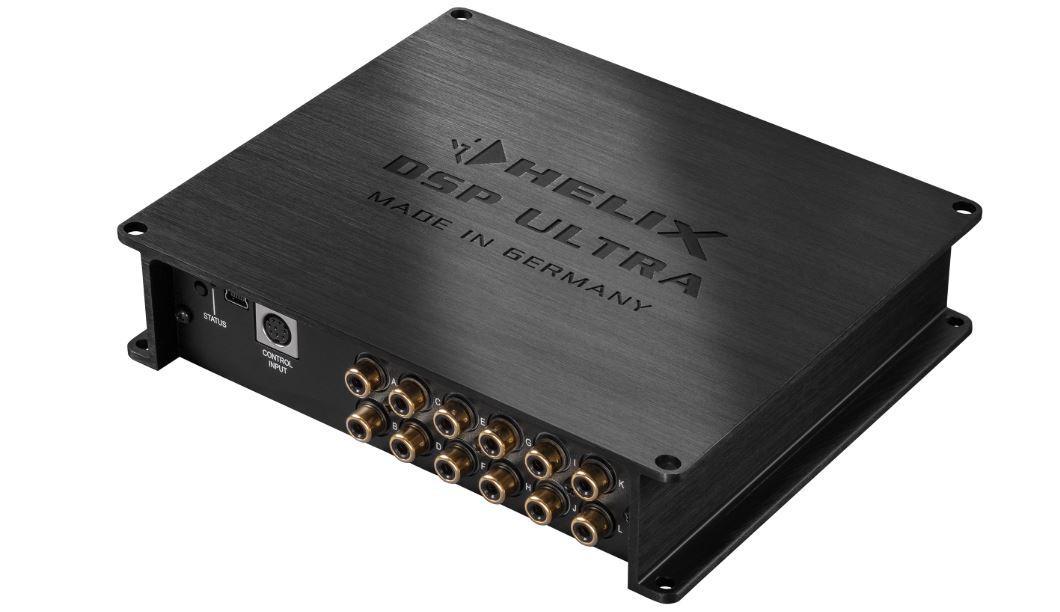

Helix DSP ULTRA - 12-Kanal Signalprozessor

Aufbruch in eine neue Dimension

Der Name ist Programm – der neue HELIX DSP ULTRA ist alles andere als ein Signalprozessor, bei dem lediglich die Anzahl der Kanäle erhöht wurde. Er ist vielmehr ein weiterer technologischer Meilenstein, der Audiotec Fischers Kompetenz im Bereich der DSP-Technologie eindrucksvoll manifestiert.

TwinDSP Power

Rechenleistung lässt sich nur ersetzen durch noch mehr Rechenleistung – und genau deshalb ist der DSP ULTRA gleich mit zwei der derzeit leistungsfähigsten 64 Bit Audio-Signalprozessoren von Analog Devices ausgestattet. Unglaubliche 2,4 Milliarden MAC Operationen pro Sekunde machen die zwölf getrennt prozessierbaren Kanäle und die Vielzahl der neuen Soundfeatures in Kombination mit der hohen Abtastrate von 96 kHz (aus der eine Audiobandbreite bis über 40 kHz resultiert) erst möglich.

ACO – Advanced 32 Bit Plattform

Rasante Rechenpower nicht nur im Signalpfad – die besonders leistungsstarke 32 Bit ACO-Plattform übernimmt alle Steuerungsaufgaben und sorgt für das entscheidende Geschwindigkeitsplus speziell bei der Datenkommunikation mit unserer DSP PC-Tool Software, aber auch bei der blitzschnellen Umschaltung zwischen den bis zu zehn möglichen Sound Setups. Doch ACO bietet noch viel mehr - fantastische Soundeffekte wie Augmented Bass Processing, StageXpander oder RealCenter sind ebenso implementiert wie ein kanalgetrennter Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios, die bereits ab Werk ein Sound-Setup beinhalten.

Nochmals verbesserte Audio-Performance

Nicht nur beim Funktionsumfang, sondern auch bei der Klangqualität wird der HELIX DSP ULRA seinem Namen gerecht. Eine extrem aufwändige und neu konzipierte analoge Eingangsstufe sorgt für phänomenale Klangeigenschaften mit voller High-Res-Audiobandbreite bis über 40 kHz. Doch damit nicht genug – bei der Spannungsversorgung der einzelnen Stufen wurde noch mehr Aufwand zur Ausfilterung unerwünschter Störungen betrieben. Darüber hinaus kommen nun ausschließlich besonders rauscharme Operationsverstärker aus der legendären

Virtual Channel Processing – eine neue Ära des Signal-Routings beginnt

Die Adaption an moderne OE-Soundsysteme über eine steigende Anzahl von Signaleingängen macht eine immer komplexere Signalführung im Prozessor unumgänglich. Speziell wenn mehrere Eingangssignale zusammengemischt und dann wieder in Mehrwege-Systeme aufgegliedert werden, stößt man mit herkömmlichen Routing-Konzepten schnell an Grenzen, sowohl bei der Umsetzung als auch bei der Bedienbarkeit. Audiotec Fischers neues, mehrstufiges "Virtual Channel Processing" ermöglicht es, in Verbindung mit der anerkannt benutzerfreundlichen DSP PC-Tool Software selbst hochkomplexe Anlagen-Konfigurationen einfach abzubilden und die proprietären FX-Soundfeatures wie z.B. "RealCenter" oder "StageEQ" frei zuordnen zu können.

Bedingungslose Konnektivität

Die einfache Adaption an vorhandene Werksradios oder mehrkanalige OE-Soundsysteme ist heutzutage wichtiger denn je – und deshalb ist der DSP ULTRA nicht nur mit dem ADEP.3-Schaltkreis der neuesten Generation ausgestattet, sondern verfügt auch über einen besonders großen Einstellbereich für die Eingangsempfindlichkeit. Der enorme Stellbereich von 1- 8 Volt (Cinch / RCA) beziehungsweise 4 - 32 Volt (Highlevel) ermöglicht eine problemlose Anpassung an nahezu jede erdenkliche analoge Signalquelle, selbst bei leistungsstarken OE-Verstärkern.

Elegant, smart und kompakt

So gewaltig der Funktionsumfang des neuen HELIX DSP ULTRA auch ist, so kompakt präsentiert sich nach wie vor sein geradliniges und zeitloses Design – optimal für einen einfachen Verbau. Die Summe seiner Eigenschaften macht den HELIX DSP ULTRA zum perfekten "Werkzeug" für jeden kompromisslosen, audiophilen Musikliebhaber mit allerhöchsten Ansprüchen.

Features

• TwinDSP Power – zwei extrem leistungsfähige „Fixed Point“ Audio DSPs mit 64 Bit Auflösung und 2,4 Mrd. MAC Operationen pro Sekunde
• Modernste 32 Bit AD- und DA-Signalwandler von AKM
• Virtual Channel Processing (VCP) ermöglicht hochkomplexe Soundsysteme noch flexibler zu konfigurieren
• ACO – Advanced 32 Bit CoProcessor-Plattform für eine Vielzahl an neuartigen System- und DSP-Features wie:
• ISA (Input Signal Analyzer) und InputEQ zur einfachen Analyse und Kompensation der Eingangssignale
• SFX (DSP Soundeffekte) – Augmented Bass Processing, StageXpander, RealCenter & Co.
• 10 interne Speicherplätze für Sound Setups
• HELIX Extension Card Steckplatz (HEC) für weitere Eingangs- / Ausgangsmodule wie Bluetooth® Audio Streaming, High Resolution Audio Streaming via USB etc.
• Intelligenter 8-Kanal Highlevel-Eingang mit ADEP.3-Schaltkreis
• Start-Stopfähigkeit bis hinab zu 6V Versorgungsspannung
• „Ground Lift“-Schalter zur Vermeidung von Masseschleifen
• Control Input für den Anschluss von Fernbedienungen und weiterem Zubehör
• Laufzeitkorrektur mit bis zu 20 ms Verzögerungszeit pro Kanal, zusätzlich Eingangs-Laufzeitkorrektur für die zeitrichtige Summierung der Eingänge
• Frei definierbares Signalrouting mit separaten Matrizen für Line, SPDIF und HEC/AUX
• Eingänge: 8 x Cinch, 8 x Highlevel, 1 x Optisch SPDIF und 1 x Koaxial SPDIF
• Ausgänge: 12 x Cinch mit maximal 8 Volt Ausgangsspannung

Spezielle Features:

TwinDSP Power

Der DSP ULTRA beherbergt gleich zwei der leistungsfähigsten 64 Bit Audio-DSP‘s von Analog Devices mit einer extremen Gesamt-Rechenleistung von 2,4 Milliarden MAC Operationen pro Sekunde. Das TwinDSP Power-Konzept macht die zwölf getrennt prozessierbaren Kanäle und die Vielzahl der neuen Soundfeatures in Kombination mit der hohen Abtastrate von 96 kHz (aus der eine Audiobandbreite bis über 40 kHz resultiert) erst möglich.

ACO – Advanced 32 Bit CoProcessor

Der HELIX DSP ULTRA verwendet für alle internen wie auch externen Steuerungs- und Kommunikationsaufgaben einen besonders leistungsstarken 32 Bit CoProcessor der neuesten Generation. Im Gegensatz zum bisher verwendeten 8 Bit Prozessor ergeben sich daraus deutliche Geschwindigkeitsvorteile nicht nur bei der Umschaltung zwischen verschiedenen Sound Setups sondern vor allem auch in der Datenkommunikation mit unserer DSP PC-Tool Software. Ein weiterer wesentlicher

Vorteil ist der integrierte, native Bootloader des CoProcessors.

Dieser ermöglicht Software-Upgrades aller Komponenten des DSPs, um beispielsweise den Mikrocontroller-gesteuerten ADEP.3-Schaltkreis auch zukünftig auf Änderungen bei Diagnosesystemen von Werksradios anpassen zu können oder das Gerät um weitere Schnittstellen zu erweitern. Darüber hinaus bietet der ACO dank des neuen Flashspeichers Platz für 10 Sound Setups anstelle der üblichen zwei.

Intelligenter Highlevel-Eingang ADEP.3

Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Signalprozessors Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.

Start-Stopfähigkeit

Das Netzteil im HELIX DSP ULTRA stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der HELIX DSP ULTRA auch beim Motorstart voll funktionsfähig bleibt.

Power Save Modus

Der Power Save Modus ist in den Grundeinstellungen der DSP PC-Tool Software aktiviert. Er erlaubt, die Leistungsaufnahme der an den Signalprozessor angeschlossenen Verstärker drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Es ist zu berücksichtigen, dass heutzutage viele Fahrzeuge mit „CAN“ oder ähnlichen internen Bussystemen ausgestattet sind, die das Radio für den Anwender „unsichtbar“ noch bis zu 45 Min. eingeschaltet lassen, selbst wenn man zwischenzeitlich das Fahrzeug verlässt und abgeschlossen hat. Sobald der „Power Save Mode“ aktiv ist, wird der Remote-Ausgang und damit die

angeschlossenen Verstärker abgeschaltet. Der HELIX DSP ULTRA reaktiviert den Remote-Ausgang innerhalb einer Sekunde, sobald wieder ein Musiksignal an einem seiner Eingänge anliegt. Es ist zudem möglich, über die DSP PC‑Tool Software die Abschaltverzögerung zu variieren bzw. den „Power Save Mode“ komplett zu deaktivieren.

Automatic Digital Signal Detection

Die Umschaltung zwischen den analogen und einem der beiden Digitaleingänge erfolgt signalgesteuert. Sobald ein Audiosignal am Optical Input oder dem Coax Input detektiert wird, schaltet der Signalprozessor auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion deaktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung gewählt werden.

DSP-Features

RealCenter

Die „RealCenter“-Funktion ist ein proprietärer Algorithmus von Audiotec Fischer, der die monauralen Informationen des linken und rechten Frontkanals hervorhebt, um ein einzigartiges Centersignal zu erzeugen. Im Gegensatz zu üblichen Verfahren, bei dem lediglich die Kanäle aufsummiert werden, kommt hier zusätzlich eine dynamische Steuerung des Centersignals durch den stereophonen Informationsgehalt des linken und rechten Kanals hinzu. Das bedeutet, dass der Centerkanal kein Signal wiedergibt, wenn ausschließlich der linke oder nur der rechte Kanal ein Audiosignal liefert. Bei üblichen Algorithmen wäre in diesem Fall der Centerkanal lediglich um 6 dB leiser. Audiotec Fischers „RealCenter“ ermöglicht somit eine einmalige, breitgefächerte Bühnenabbildung - und das für Fahrer und Beifahrer gleichermaßen optimal! Die Nachteile eines herkömmlichen Centerkanals, wie beispielsweise eine aufdringliche, enge räumliche Klangdarstellung gehören somit endlich der Vergangenheit an.

Augmented Bass Processing

Audiotec Fischers proprietäres „Augmented Bass Processing“, bestehend aus den zwei revolutionären Sound-Features: „Dynamic Bass Enhancement“ und „SubXpander“. Diese sind speziell dafür entwickelt worden, die Basswiedergabe von Subwoofern dramatisch zu verbessern.

„Dynamic Bass Enhancement“ kombiniert in genialer Weise maximales Tiefbassfundament und hohen Maximalschalldruck – unabhängig von der gehörten Musikrichtung oder den Klangeinstellungen im Radio. In Abhängigkeit vom Eingangssignal verstärkt „Dynamic Bass Enhancement“ einerseits den unteren Frequenzbereich und variiert andererseits die Grenzfrequenz des Subsonic-Filters. Das Resultat ist eine wesentlich kraftvollere, tiefere Basswiedergabe bei kleinen und mittleren Lautstärken ohne Gefahr zu laufen, den Subwoofer bei hohen Lautstärken mechanisch oder elektrisch zu überlasten. Es ist schlicht faszinierend, welche Bass-Performance plötzlich möglich ist.

Wer den Tieftonbereich noch etwas tiefer und „schwärzer“ haben möchte, kann zusätzlich den „SubXpander“ aktivieren. Hier werden zu den Grundtönen im Frequenzbereich zwischen 50 und 100 Hz zusätzlich subharmonische Töne hinzu gemischt.

StageXpander

Je nach Anordnung der Lautsprecher im Fahrzeug lässt sich auf den vorderen Sitzplätzen eine mehr oder weniger breite Stereobühne realisieren. Ist zusätzlich ein Center-Lautsprecher verbaut, so begrenzt dieser die räumliche Abbildung der Musik mitunter zusätzlich. Hier schlägt die Stunde von Audiotec Fischers neuem „StageXpander“ – ein Soundfeature, welches die akustischen Grenzen aufzuheben scheint und somit eine deutlich breitere Stereobasis ermöglicht, ohne dabei die Präzision bei der Lokalisierung von Stimmen oder Instrumenten negativ zu beeinflussen. Der Effekt lässt sich dabei in vier Stufen an den persönlichen Geschmack anpassen.

ClarityXpander

Mehr Transparenz und Substanz in der Hochtonwiedergabe gefällig? Dafür bietet Audiotec Fischer mit dem „ClarityXpander“ nun genau das richtige Werkzeug.

Richtig dosiert (und deshalb in drei Stufen wählbar) verleiht es den Obertönen zusätzliche Strahlkraft – besonders sinnvoll, wenn die Original-Lautsprecher den nötigen Glanz im Hochtonbereich vermissen lassen. Dabei gibt es den Extra-Hochtonkick nicht nur für die beiden Frontkanäle, sondern auch separat einstellbar für den Centerkanal. Und weil gerade beim letztgenannten ein Quäntchen zu viel in Verbindung mit obertonreichem Musikmaterial das Gehör ermüdet, kann hier sogar eine automatische, dynamische Steuerung des zusätzlichen Obertonanteils aktiviert werden.

Technische Daten

Eingänge

• 8 x Cinch
• 8 x Hochpegel-Lautsprechereingang
• 1 x Optisch SPDIF-Format (12 - 96 kHz)
• 1 x Koaxial SPDIF-Format (12 -192 kHz)
• 1 x Remote In

Eingangsempfindlichkeit

• Cinch 1 - 8 Volt
• Hochpegel 4 - 32 Volt

Ausgänge: 12 x Cinch 1 x Remote Out

Ausgangsspannung: 8 Volt

Frequenzbereich: 10 Hz - 44.000 Hz

DSP Auflösung: 64 Bit

DSP Rechenleistung: 2 x 295 MHz (2,4 Mrd. MAC Operationen/Sekunde)

Abtastrate: 96 kHz

DSP Typ: 2 x Audio Signalprozessor

Signalwandler:

• A/D:Asahi Kasei 32 Bit
• D/A: Asahi Kasei 32 Bit

Signal- / Rauschabstand Digitaleingang. 117 dB (A-bewertet)

Signal- / Rauschabstand Analogeingang: 111 dB (A-bewertet)

Klirrfaktor (THD+N) Digitaleingang: < 0,0004 %

Klirrfaktor (THD+N) Analogeingang: < 0,001 %

Intermodulationsverzerrungen Digitaleingang: < 0,002 %

Intermodulationsverzerrungen Analogeingang: < 0,004 %

Übersprechen: > 90 dB

Betriebsspannung: 9,6 - 18 Volt (max. 5 Sek. bis hinab zu 6 Volt)

Stromaufnahme: 650 mA

Max. Remote-Ausgangsstrom: 500 mA

Zusätzliche Features: HEC Slot, Masseschalter, Control Input, 32 Bit CoProcessor, ADEP.3-Schaltkreis, Auto Remote-Schalter

Abmessungen (H x B x T): 40 x 177 x 170 mm

Lieferumfang

• 1 x Signalprozessor HELIX DSP ULTRA
• 1 x USB Datenkabel
• 1 x Befestigungsmaterial
• 1 x Bedienungsanleitung
