JL AUDIO 10TW3-D4 - 25cm Subwoofer

10TW3-D4

TW3 10-Zoll-Subwoofer-Treiber (400 W, zwei 4-Ohm-Schwingspulen)

Die TW3 bauen auf der Kerntechnologie unserer TW5 Thin-Line-Subwoofer auf und bieten eine leistungsstarke Kombination aus geringer Einbautiefe und Auslenkungsfähigkeit. Tatsächlich sind sie zu größeren Auslenkungen als die W3v3 fähig.

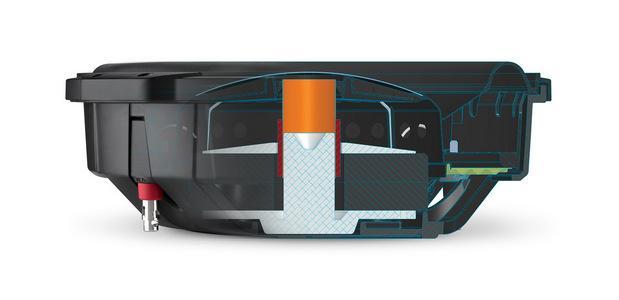

Um diese bemerkenswerte Leistung zu erreichen, komprimiert die patentierte Thin-Line-Tieftöner-Technologie von JL Audio die Architektur der TW3 mit einer "konzentrischen Rohr" -Struktur, die in den spritzgegossenen Kegelkörper eingebaut ist. Diese Struktur unterstützt die Schwingspule und eine volle Ringspinne, während die große Motorkonstruktion im Lautsprecher weiter vorne angeordnet werden kann als bei herkömmlichen Konstruktionen.

Die TW3 sind für kleine Gehäuse optimiert und bieten unser Montage-Design mit Laschen, um die Konusfläche innerhalb ihrer Montagefläche zu maximieren. Wir wissen, dass Sie diese fantastischen Subwoofer-Treiber lieben werden.

Tiefer, kraftvoller und präziser JL Audio Bass ist jetzt in mehr Anwendungen als je zuvor möglich.

• Sehr geringe Einbautiefe (3,25 / 3,50 Zoll)
• Keine Entlüftung: Ermöglicht die Montage in der Nähe der Gehäuserückwand.
• Sehr kleine versiegelte Gehäusevolumenanforderungen
• Sehr lange lineare Auslenkung (0,60 In / 15,2 mm, Einweg)
• DMA-optimierte Motorkonzepte

• "Konzentrische Rohr" -Architektur
• Patentierte "Floating-Cone-Attach-Methode"
• Rahmen aus Gusslegierung
• Spritzgegossener, glimmergefüllter Polypropylenkegel
• Gummisicke
• Staubkappe und hintere Kappe aus Aluminiumlegierung mit JL Audio-Logo
• Präzisionsfertigung in den USA im Werk von Miramar, Florida, von JL Audio mit globalen Komponenten

Allgemeine Spezifikation

• Dauerleistung (RMS): 400 W
• Empfohlene Verstärkerleistung (RMS): 200 - 400 W
• Nennimpedanz (Znom): Dual 4 Ohm

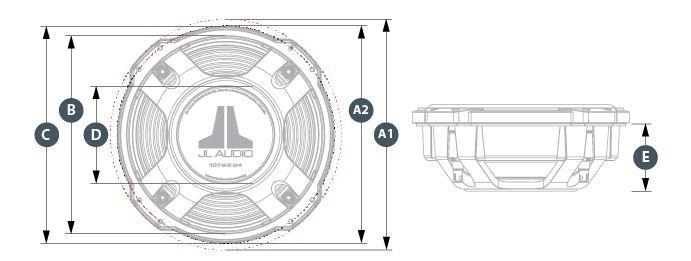

Physikalische Spezifikationen (Bild 3)

• Nenndurchmesser 10 in / 250 mm
• Gesamtdurchmesser (A) A1: 11,2 Zoll / 284 mm
• A2: 10,5 Zoll / 267 mm
• Durchmesser der Befestigungsbohrung (B) 9,625 Zoll / 244 mm
• Lochkreis-Durchmesser (C) 267 mm
• Motoraußendurchmesser (D) 5,1 Zoll / 130 mm
• Einbautiefe (E) 83 mm / 3,25 Zoll
• Verschiebung des Fahrers 0,019 cu ft / 0,54 l
• Nettogewicht 10,6 kg / 4,6 kg

Parameter

• Freie Luft Resonanz (Fs): 32.30 Hz
• Elektrisches „Q“ (Qes): 0,656
• Mechanisches "Q" (Qms): 11.35
• Gesamtlautsprecher “Q” (Qts): 0,62
• Gleichwertige Erfüllung (Vas): 0,700 cu ft / 19,82 l
• Lineare Exkursion (Xmax) * : 0,6 Zoll / 15,2 mm
• Referenzeffizienz (nein): 0,23%
• Wirkungsgrad (1 W / 1 m) **: 82,10 dB SPL
• Effektiver Kolbenbereich (Sd): 56.532 m² in / 0,0365 m²
• Gleichstromwiderstand (Re) ***: 9,036 Ohm

* Die Xmax-Spezifikationen werden über die Einweg-Schwingspulenüberhangmethode ohne Korrekturfaktoren abgeleitet.

** Bei parallel verdrahteten Schwingspulen teilen Sie "Re" durch 4. Alle anderen Spezifikationen bleiben unverändert.

*** Der Re-Widerstand (Gleichstromwiderstand) wird mit den Schwingspulen in Reihe gemessen, bei parallel verdrahteter Spezifikation teilen Sie Re durch 4. Alle anderen Spezifikationen bleiben gleich.

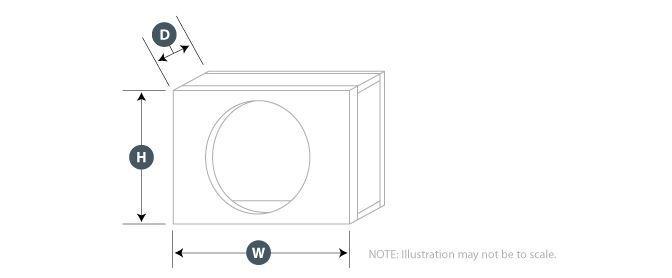

Versiegelte Gehäusespezifikationen (Bild 4)

• Wandstärke 0,75 Zoll / 19 mm
• Dicke der vorderen Schallwand 0,75 Zoll / 19 mm
• Volumen (Netto Int.) 0,50 cu ft / 14,16 l
• Außenbreite (W) 406 mm
• Außenhöhe (H) 352 mm
• Außentiefe (D) 6,5 Zoll / 165 mm
• F3 40,09 Hz
• Fc 50,04 Hz
• Qtc 0,96

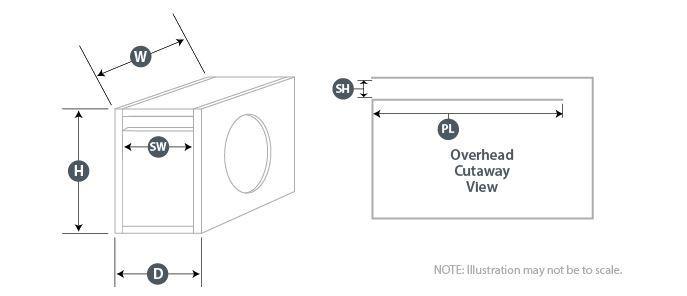

Portierte Gehäusespezifikationen (Bild 5)

• Wandstärke 0,75 Zoll / 19 mm
• Dicke der vorderen Schallwand 0,75 Zoll / 19 mm
• Volumen (Netto Int.) 0,60 cu ft / 17 l
• Außenbreite (W) 30 Zoll / 762 mm
• Außenhöhe (H) 372 mm (14,625 Zoll)
• Außentiefe (D) 5,125 Zoll / 130 mm
• Interne Steckplatzbreite (SW) 3,625 Zoll / 92 mm
• Interne Steckplatzhöhe (SH) 2,125 Zoll / 54 mm
• Interne Steckplatzlänge (SL) 31,0625 Zoll / 789 mm
• Anschlussverlängerungslänge (EL) 6,3 mm / 670 mm
• Stimmfrequenz (Fb) 32,14 Hz
• F3 32,11 Hz

Hinweise zu den Gehäusen

* Bei den oben aufgeführten Empfehlungen für die Gehäuse handelt es sich um Außenmaße, bei denen Material mit einer Dicke von 19 mm (19 mm) verwendet wird. Wenn Sie Material mit einer Dicke von 0,625 Zoll (16 mm) verwenden, ziehen Sie 0,25 Zoll (6) von jeder Abmessung ab. Verwenden Sie kein Material mit einer Dicke von weniger als 16 mm, da dies die Steifigkeit des Gehäuses beeinträchtigen kann.

* Alle oben aufgeführten Gehäusevolumina sind interne Netto-Volumes! Um das endgültige Brutto-Innenvolumen zu erhalten, müssen Treiberverschiebung, Portverschiebung und Stützverschiebung hinzugefügt werden. Alle obigen Gehäuseabmessungen haben dies bereits berücksichtigt.

* Wenn Sie mehrere Subwoofer in einem gemeinsamen Gehäuse verwenden, müssen Sie die Abmessungen des Gehäuses und des Ports neu berechnen. Wenden Sie sich an Ihren autorisierten JL Audio-Händler oder den technischen Support von JL Audio.

* Wir empfehlen die Verwendung dieses Lautsprechers in einem zweifach verstärkten System unter Verwendung hochwertiger Satellitenlautsprecher und eines hochwertigen Verstärkers. Die Verwendung dieses Subwoofers mit einer passiven Frequenzweiche (Spule) wird nicht empfohlen, da diese Art von Gerät die Leistung beeinträchtigt.

* Alle Angaben können ohne vorherige Ankündigung geändert werden.

Sicherheitshinweis

Längerer Kontakt mit Schalldruckpegeln von mehr als 100 dB kann zu dauerhaftem Hörverlust führen. Dieser Hochleistungslautsprecher kann diesen Pegel überschreiten. Bitte üben Sie sich in der Bedienung zurück, um Ihre Fähigkeit zu wahren, seine Treue zu genießen.

Bei der Installation eines Subwoofers in Ihrem Fahrzeug ist es äußerst wichtig, das Gehäuse fest zu sichern. Wir empfehlen, das Gehäuse mit Unterlegscheiben mit großem Durchmesser zur Verstärkung durch das Metall der Bodenwanne oder den Rahmen des Fahrzeugs zu schrauben. Wenn ein Gehäuse nicht fest angebracht ist, kann es bei einer Kollision zu einem Projektil werden. Dies ist besonders wichtig bei einem Fließheck, Kombi, Sportwagen oder Transporter.
