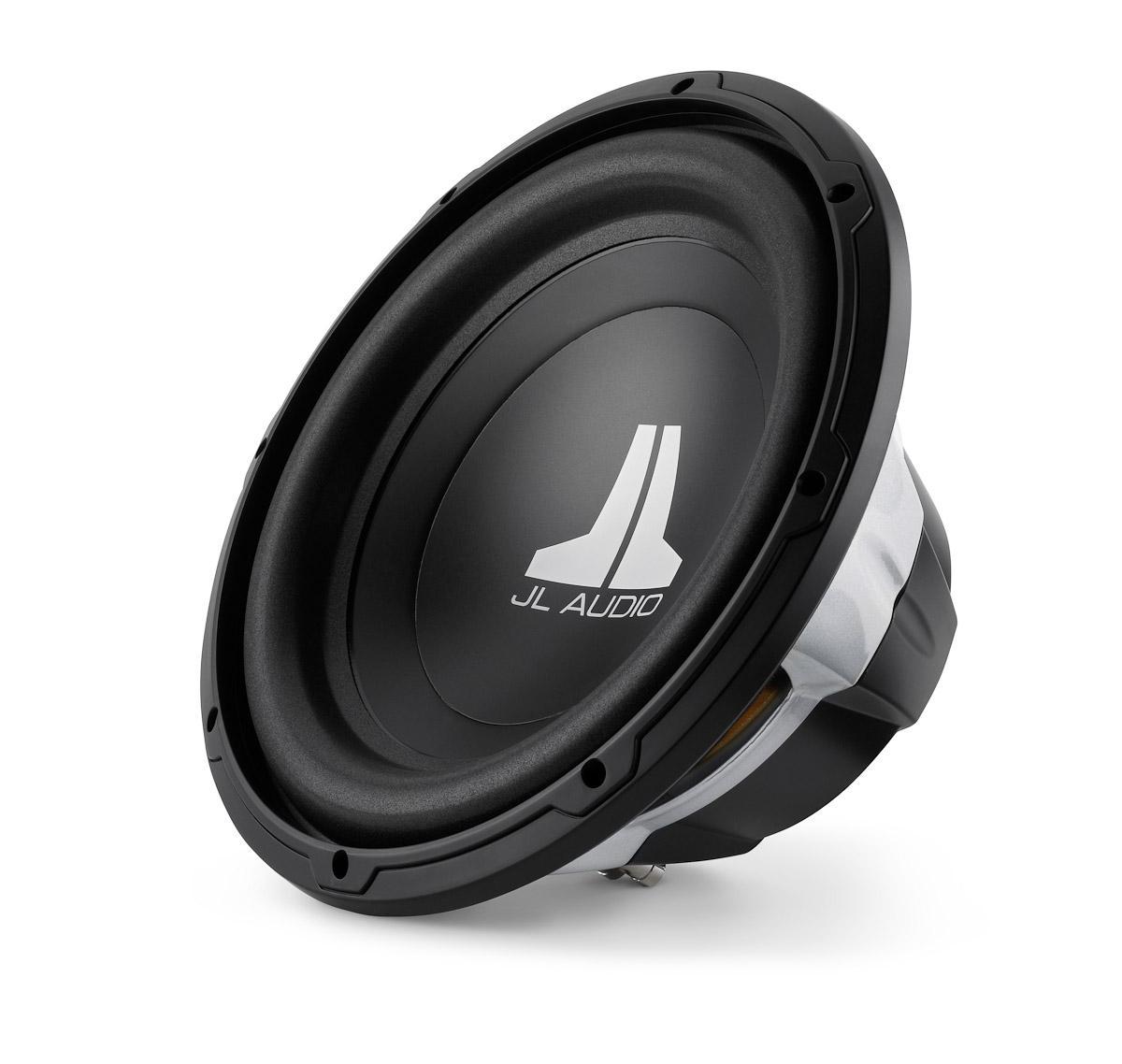

JL AUDIO 12W0v3-4 - 30cm Subwoofer

12W0v3-4

W0v3 12-Zoll-Subwoofer-Treiber (300 W, 4 Ohm)

Der 12W0v3 ist ein robuster Performer mit hervorragender Effizienz, Auslenkungsfähigkeit und Linearität. Dank seines umfassenden Leistungsumfangs liegt es in seiner Preisklasse ganz vorne. Es verfügt über eine robuste Schwingspule mit einem Durchmesser von 2 Zoll und unser patentiertes Elevated Frame Cooling-Design für ein verbessertes Leistungshandling und Zuverlässigkeit.

Der 12W0v3 eignet sich am besten für Verstärkerleistungen im Bereich von 75W bis 300W und ist für den Betrieb in moderaten 1,375 cu optimiert. ft. (38,9 l) abgedichtetes Gehäuse oder 1,75 cu. (49,6 l) Gehäuse mit Anschluss.

 Allgemeine Spezifikation

• Dauerleistung(RMS): 300 W
• Empfohlene Verstärkerleistung (RMS): 75 - 300 W
• Nennimpedanz (Znom): 4 Ohm

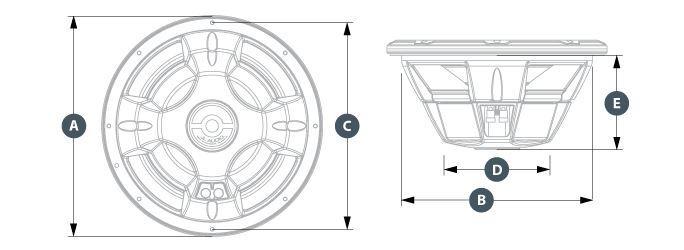

Physikalische Spezifikationen (Abb.4)

• Nenndurchmesser: 12,0 Zoll / 300 mm
• Gesamtdurchmesser: 318 mm
• Durchmesser der Befestigungsbohrung: 11.0625 Zoll / 281 mm
• Lochkreis-Durchmesser: 297 mm
• Motoraußendurchmesser: 5,05 Zoll / 128 mm
• Einbautiefe: 137 mm
• Verschiebung des Fahrers:  0,048 cu ft / 1,36 l
• Nettogewicht:  8,11 kg / 3,68 kg

Parameter

• Freie Luft Resonanz (Fs): 28,43 Hz
• Elektrisches „Q“ (Qes): 0,715
• Mechanisches "Q" (Qms): 10,709
• Gesamtlautsprecher “Q” (Qts): 0,67
• Gleichwertige Erfüllung (Vas): 2,530 cm 3 / 71,64 l
• Lineare Exkursion (Xmax):  045 Zoll / 11,4 mm
• Referenzeffizienz (nein): 0,22%
• Wirkungsgrad (1 W / 1 m): 85,64 dB SPL
• Effektiver Kolbenbereich (Sd): 74.509 m² in / 0,0481 m²
• Gleichstromwiderstand (Re). 4,280 Ohm

* Die Xmax-Spezifikationen werden über die Einweg-Schwingspulenüberhangmethode ohne Korrekturfaktoren abgeleitet.

** Der Wirkungsgrad (1 W / 1 m) ist kein genauer Indikator für die Ausgangsleistung eines Subwoofers und sollte nicht als Vergleich mit anderen Subwoofern verwendet werden, um zu bestimmen, welcher "lauter" ist.

Versiegelte Gehäusespezifikationen (Abb.5)

• Wandstärke 0,75 Zoll / 19 mm
• Dicke der vorderen Schallwand 0,75 Zoll / 19 mm
• Volumen (Netto Int.) 1,375 cu ft / 38,94 l
• Außenbreite (W) 406 mm
• Außenhöhe (H) 19 Zoll / 483 mm
• Außentiefe (D) 298 mm
• F3 36,0 Hz
• Fc 47,91 Hz
• Qtc 1,179.

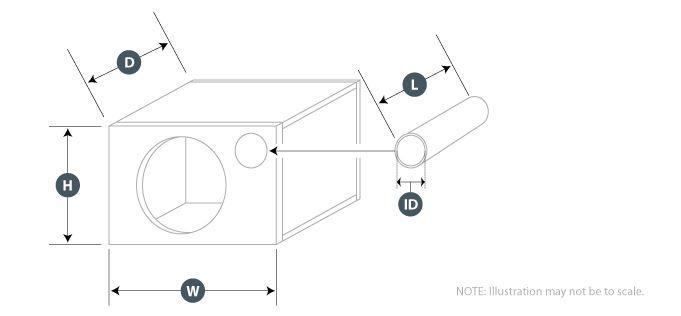

Portierte Gehäusespezifikationen (Abb.6)

• Wandstärke: 0,75 Zoll / 19 mm
• Dicke der vorderen Schallwand: 0,75 Zoll / 19 mm
• Volumen (Netto Int.): 1,75 cu ft / 49,6 l
• Außenbreite (W): 17,5 Zoll / 445 mm
• Außenhöhe (H): 375 mm
• Außentiefe (D): 413 mm
• Innendurchmesser des Ports (ID): 76 mm (3 Zoll)
• Anschlusslänge (L): 14 Zoll / 356 mm
• Stimmfrequenz (Fb): 26 Hz
• F3: 30,8 Hz

Hinweise zum Gehäuse

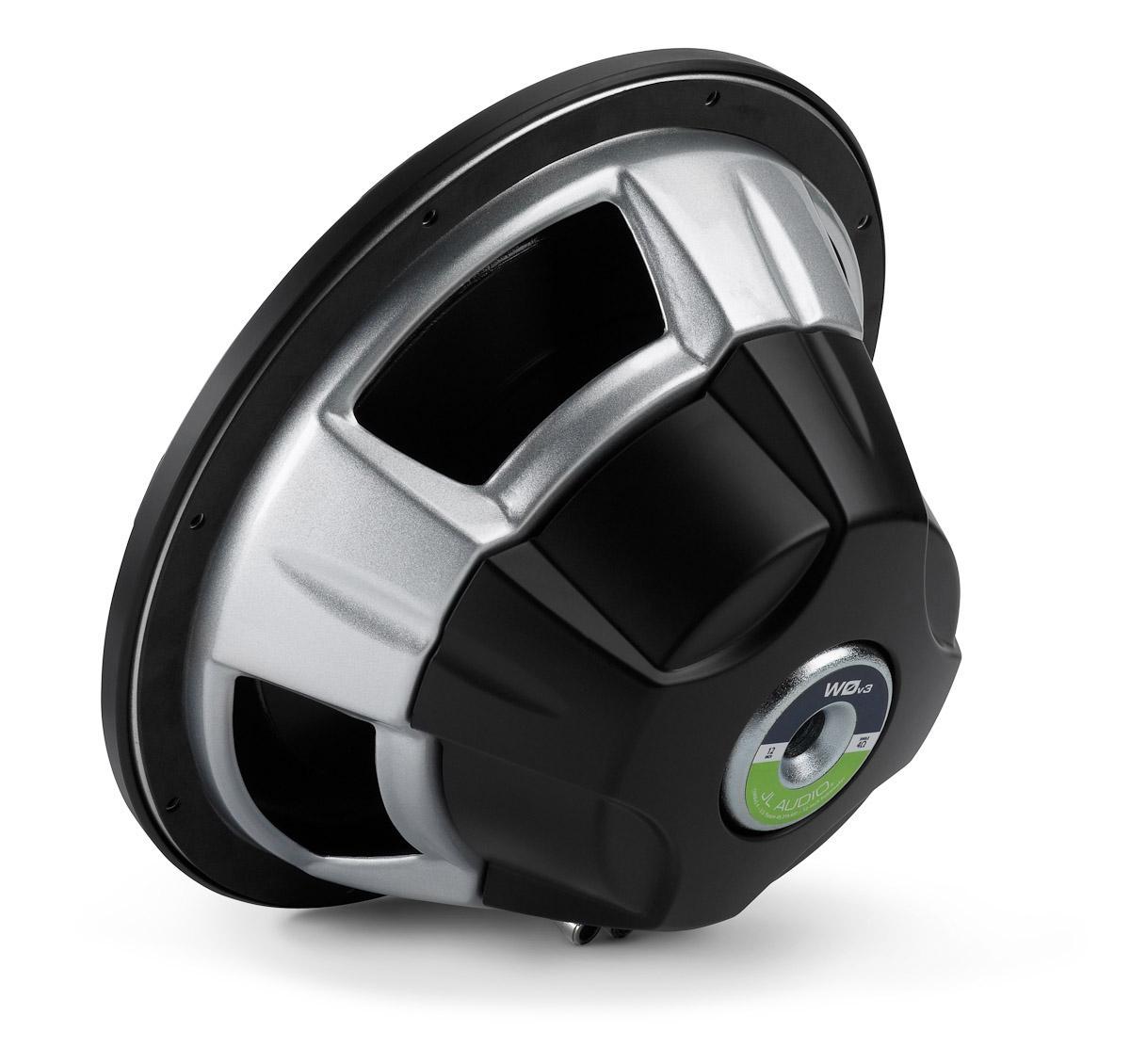

* Der W0v3 verfügt über eine Stangenöffnung, um Wärme und Druck aus dem Inneren des Lautsprechers abzuleiten. Diese Lüftungsöffnung befindet sich in der JL Audio-Plakette an der Rückseite des Lautsprechers. Ein Mindestabstand von 13 mm (0,5 Zoll) zwischen der Rückseite des Lautsprechers und einer beliebigen Wand des Gehäuses ist erforderlich, um den ordnungsgemäßen Betrieb der Polentlüftung zu ermöglichen.

* Bei den oben aufgeführten Empfehlungen für das Gehäuse handelt es sich um Außenmaße, bei denen Material mit einer Dicke von 19 mm (19 mm) verwendet wird. Wenn Sie Material mit einer Dicke von 0,625 Zoll (16 mm) verwenden, ziehen Sie von jeder Abmessung 0,25 Zoll (6,5 mm) ab. Verwenden Sie kein Material mit einer Dicke von weniger als 16 mm, da dies die Steifigkeit des Gehäuses beeinträchtigen kann.

* Alle oben aufgeführten Enclosure-Volumes sind interne Netto-Volumes! Um das endgültige Brutto-Innenvolumen zu erhalten, müssen Treiberverschiebung, Portverschiebung und Stützverschiebung hinzugefügt werden. Alle obigen Gehäuseabmessungen haben dies bereits berücksichtigt.

* Wenn Sie mehrere Subwoofer in einem gemeinsamen Gehäuse verwenden, müssen Sie die Abmessungen des Gehäuses und des Ports neu berechnen. Wenden Sie sich an Ihren autorisierten JL Audio-Händler oder den technischen Support von JL Audio.

* Wir empfehlen die Verwendung dieses Lautsprechers in einem zweifach verstärkten System unter Verwendung hochwertiger Satellitenlautsprecher und eines hochwertigen Verstärkers. Die Verwendung dieses Subwoofers mit einer passiven Frequenzweiche (Spule) wird nicht empfohlen, da diese Art von Gerät die Leistung beeinträchtigt.

* Alle Angaben können ohne vorherige Ankündigung geändert werden.

Sicherheitshinweis

Längerer Kontakt mit Schalldruckpegeln von mehr als 100 dB kann zu dauerhaftem Hörverlust führen. Dieser Hochleistungslautsprecher kann diesen Pegel überschreiten. Bitte üben Sie sich in der Bedienung zurück, um Ihre Fähigkeit zu wahren, seine Treue zu genießen.

Bei der Installation eines Subwoofers in Ihrem Fahrzeug ist es äußerst wichtig, das Gehäuse fest zu sichern. Wir empfehlen, das Gehäuse mit Unterlegscheiben mit großem Durchmesser zur Verstärkung durch das Metall der Bodenwanne oder den Rahmen des Fahrzeugs zu schrauben. Wenn ein Gehäuse nicht fest angebracht ist, kann es bei einer Kollision zu einem Projektil werden. Dies ist besonders wichtig bei einem Fließheck, Kombi, Sportwagen oder Transporter.
