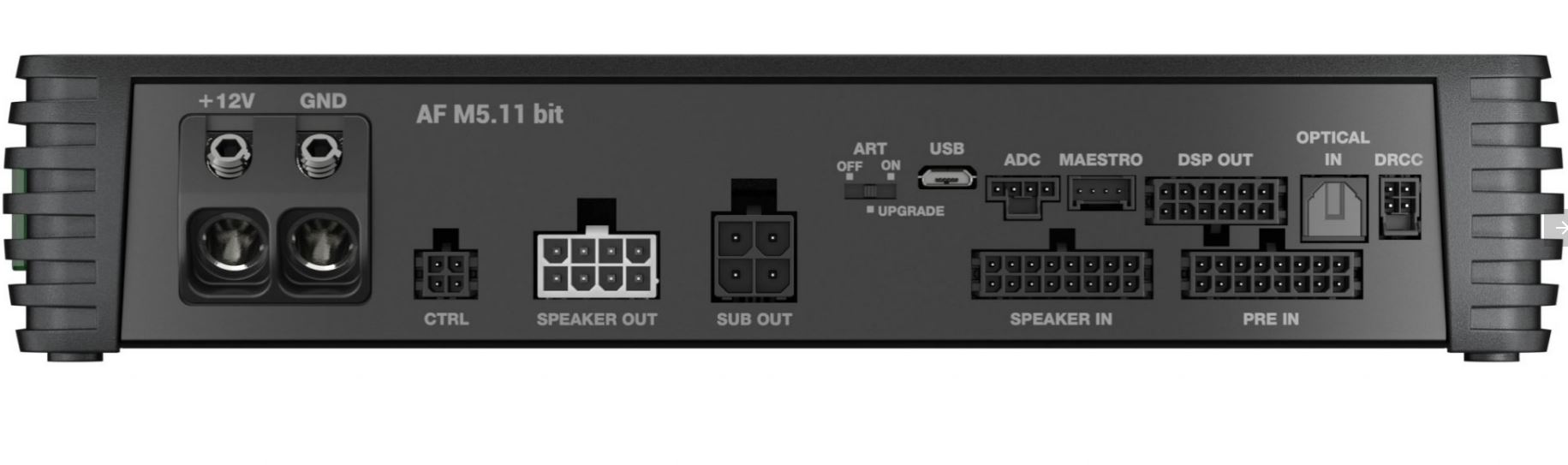

Audison AF M5-11bit - 5- Kanal Verstärker mit DSP

AUDIOPHILER SOUND, DEN SIE VON AUDISON ERWARTEN

AF M5.11 Bit bietet fünf verstärkte High-Fidelity-Kanäle 100 W x 4 + 400 W bei 4 Ω*, 150 WP x 4 + 600 W bei 2 Ω* mit dem audiophilen Sound der neuesten Generation der Audison D-Class-Technologie. Höhere Schaltfrequenzen, steilere Filterung und Komponenten mit höherer Toleranz liefern einen Sound, der die Erwartungen von Class D übertrifft – in einem erstaunlich kompakten Paket! Dies wird mit nativem DSP kombiniert, der mit 24 Bit/96 kHz arbeitet, das Audioband auf bis zu 40 kHz erweitert und die begehrte High-Resolution-Zertifizierung erhält. Das Überbrücken von Kanalpaaren ergibt 200 W x 2 + 400 W bei 4 Ω*, was eine flexible und leistungsstarke Leistung garantiert. Die Unterstützung der Absolute Volume-Funktion des Audison B-CON garantiert maximale Bittiefe, auch bei drahtlosen Verbindungen! * Kontinuierliche Ausgangsleistung (RMS) bei 14,4 VDC, 1 % THD, alle Kanäle angesteuert.

TUNING-FUNKTIONEN DER NÄCHSTEN GENERATION FÜR MAXIMALE KONTROLLE

Audisons völlig neue bit Drive PC-Software kann das Signal auf völlig neue Weise analysieren, routen und korrigieren – jetzt können Sie den Sound mit einem leistungsstarken Tool messen, mischen und schließlich abstimmen! Die neue grafische Benutzeroberfläche vereinfacht jede Steuerung und Funktion, integriert akustische Messungen und sorgt für effizientes Tuning und großartigen Sound! Der Acoustic RTA ist in das Equalizer-Diagramm integriert und mit Ihrem USB-Mikrofon oder Ihrer Soundkarte kompatibel. Die Final EQ-Funktion ermöglicht eine endgültige Entzerrung, ohne die empfindlichen linken/rechten Frequenzbeziehungen zu beschädigen. Die sechs verarbeiteten Vorverstärkerausgänge sind zusätzlich zu den acht verstärkten Kanälen vorhanden, sodass die DSP-Sektion von Forza ein größeres System problemlos verwalten kann.

ERWEITERTE OEM-INTEGRATIONSFÄHIGKEITEN

Die acht analogen Eingänge des Forza sowie ein optischer Toslink-Digitaleingang unterstützen die vollständige Konnektivität selbst mit den komplexesten OEM-Systemen. Wenn mehr analoge Eingänge benötigt werden, fügt die optionale F4IN-Erweiterungskarte vier zusätzliche analoge Eingangskanäle hinzu! Wenn ein Coaxial-SPDIF- oder ein zweiter Toslink-SPDIF-Eingang benötigt wird, kann die optionale F2O-Erweiterungskarte verwendet werden. Der klassische De-EQ-Prozess von Audison wird durch De-Time- und De-Phase-Funktionen ergänzt, die eine Klangwiederherstellung in nahezu jedem OEM-System ermöglichen. Die elektrische Signalanalyse gewährleistet die ordnungsgemäße Integration und Korrektur für jeden Eingangs- und Ausgangskanal. Die integrierte universelle Lautsprechersimulationstechnologie (USS) bietet maximale Kompatibilität mit jeder OEM-Quelle, ohne Stummschaltung oder Instabilität. AF M5.11 Bit enthält einen Satz von sechs hochwertigen Kabeln, die mit einem bedruckten Schutzstreifen geliefert werden, der vor den Molex-Anschlüssen angebracht ist, um die Torsionsfestigkeit zu erhöhen: Pre-In mit 8 Stereo-Cinch-Verbindungen für After-Market-Quellen mit PRE-OUT-Ausgängen Speaker-In mit 8 Paar beschrifteten Kabeln für OEM-Quellen mit High-Level-Ausgängen Speaker-Out mit 4 beschrifteten Kabeln zum Anschluss des Verstärkers an die Lautsprecher Sub-Out mit 2 beschrifteten Kabeln zum Anschluss des Verstärkers an einen oder zwei Subwoofer Dsp-Out mit 6 beschrifteten Kabeln zum Anschluss des Verstärkers an einen oder mehrere Begleitverstärker Forza-Steuerkabel mit 2 Drähten für Remote-Einschalten und Remote-Out-Signal sowie 2 Drähten für Funktionen, die über die BitDrive-Software programmierbar sind.

Technische Spezifikationen

ENERGIEVERSORGUNG

Nominale Versorgungsspannung / Sicherung: 11 ÷ 15 VDC / 2 x 3 0 A

Impulsbetriebsspannung: 6,5 ÷ 17,5 VDC

Leerlaufstrom: 1. 5A _

Standby-Stromaufnahme: 1. 5mA _ Verbrauch bei 14,4 VDC,

minimale Lastimpedanz (maximale Musikleistung): 53,4 A Remote-IN: 4 ÷15 VDC (1 mA)

Fernbedienung AUS: 6,5 ÷ 15 VDC (150 mA)

ART – Automatisches Ein-/Ausschalten per Fernbedienung über den Lautsprechereingang 1,5 V Gleichstrom

Wirkungsgrad bei Nennleistung (RMS) bei 14,4 VDC, 1 % THD,

4 Ω, alle Kanäle: 8 0,5 %

VERSTÄRKERSTUFE

Verzerrung – THD+N bei 1 kHz, 4 Ω, 70 %

Nennleistung: 0,0 2 % Dämpfungsfaktor bei 100 kHz, 4Ω, 2 VRMS SUB -Kanal) : 140 Dämpfungsfaktor @ 1 kHz, 4Ω, 2 VRMS: 140 Bandbreite bei -3 dB: 10 Hz ÷ 42 kHz S/N-Verhältnis (A-gewichtet bei 1 V Eingang, Nennleistung)

Master-Eingang: 98 dBA S/N-Verhältnis (A-gewichtet bei Nennleistung)

Optischer Eingang: 105dBA Minimale

Lastimpedanz: 5 -Kanal: 2Ω 3 - Kanal : 4 Ω + 4 Ω + 2

Kontinuierliche Ausgangsleistung (RMS) bei 14,4 VDC, 1 % THD: 5 Kanäle @ 4Ω: 100 W x 4 + 400 W x 1 • 5 Kanäle @ 2Ω: 150 W x 4 + 600 W x 1 • 3 Ch (Brücke 1/2; 3/4) @ 4Ω: 300 W x 2 + 400 W x 1 • 3 Kanäle (Brücke 1/2; 3/4) @ 4Ω / 2Ω: 300 W x 2 + 600 W x 1 CEA-

SPEZIFIKATIONEN

Ausgangsleistung bei 4 Ω, 1 % THD+N, 14,4 V: 85 W x 4 + 340 W x 1 SN-Verhältnis (bezogen auf 1 W Leistung): 78dB _

EINGÄNGE AUSGÄNGE

Pre-In (8 Kanäle) : 0,6 ÷ 6 VRMS (15 kΩ Imp.) Speaker-In (8 Kanäle + zusätzliche 4 Kanäle mit optionaler F4IN-Karte): 2,2 ÷ 22 VRMS (5 Ω Impedanz) Digitaleingang: 1 x optisches S/PDIF; Max. 192 kHz / 24 Bit + 1 x optisch/koaxial S/PDIF mit optionaler F2O-Karte DSP-Preout (6 Kanäle): 5 V RMS DIGITALER

SIGNALPROZESSOR Audio DSP und Konverter: Analog Devices ADAU1467 Automotive-qualifizierter Audioprozessor. Verarbeitung bei 96 kHz. Analoge Geräte 3 x ADAU1978 (4 Kanäle) und ADAU1966A (16 Kanäle) A/D- und D/A-Wandler (24 Bit/192 kHz) für sehr hohe Leistung

Filter Typ: Voll / Hochpass / Tiefpass / Bandpass

Filtermodus und Steilheit: Linkwitz-Riley @ 12/24/36/48 dB/Okt. Butterworth @ 6/12/18/24/30/36/42/48 dB/Okt. Bessel @ 6/12/18/24/30/36/42/48 dB/Okt. Chebyshev @ 6/12/18/24/30/36/42/48 dB/Okt. QLP @ 6 dB/Okt. Übergangsfrequenz: 20 Hz ÷ 20 kHz Phasenkontrolle: 0° / 180°, Allpassfilter Analoger

Eingangs-Equalizer (20 Hz ÷ 20 kHz): 12 Biquad + Verzögerung

Ausgangs-Equalizer: Parametric/Graphic

Biquad: 15 Pole, 20 Hz ÷ 20 kHz

Eingangs- und Ausgangsaudiomonitor in Echtzeit: RTA Abstand der Zeitausrichtung: 0 ÷ 510 cm / 0 ÷ 200,8 Zoll

Zeitanpassungsverzögerung: 0 ÷ 15 ms

KONTROLLANSCHLÜSSE

Audison DRCC-Port: Eingang für DRCC-Fernbedienung (Optional) Audison

ADC-Anschluss: Verwalten Sie andere Audison-Geräte, die diesen Standard unterstützen Steuerung 1 Draht: Anpassbare Funktionen (+ 12 V aktiviert) Steuerung 2-Draht:

Anpassbare Funktionen (+ 12 V aktiviert)

ALLGEMEINE ANFORDERUNGEN

PC-Verbindungen: Kompatibel mit Micro-USB 1.1 / 2.0 / 3.0

Software-/PC-Voraussetzungen: Windows 10, Windows 11 (Mindestauflösung 1024 x 768

Umgebungstemperaturbereich: 0 °C bis 55 °C (32 °F bis 131 °F)

GRÖSSE GEWICHT

Maximale Größe B x H x T (mm/Zoll): 2 4 0 x 47 x 1 56 / 9,44 x 1,85 x 6 . 14 Gewicht (kg): 2. 04 / 4 . 49
