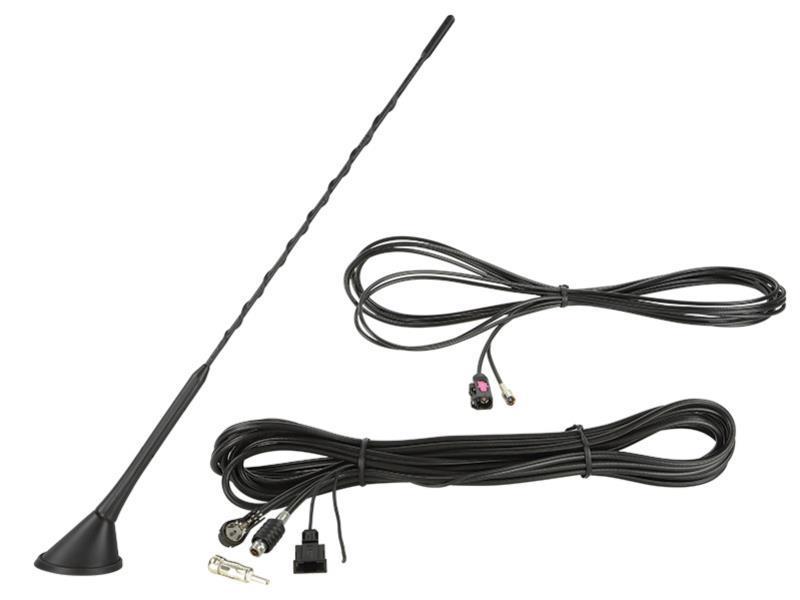

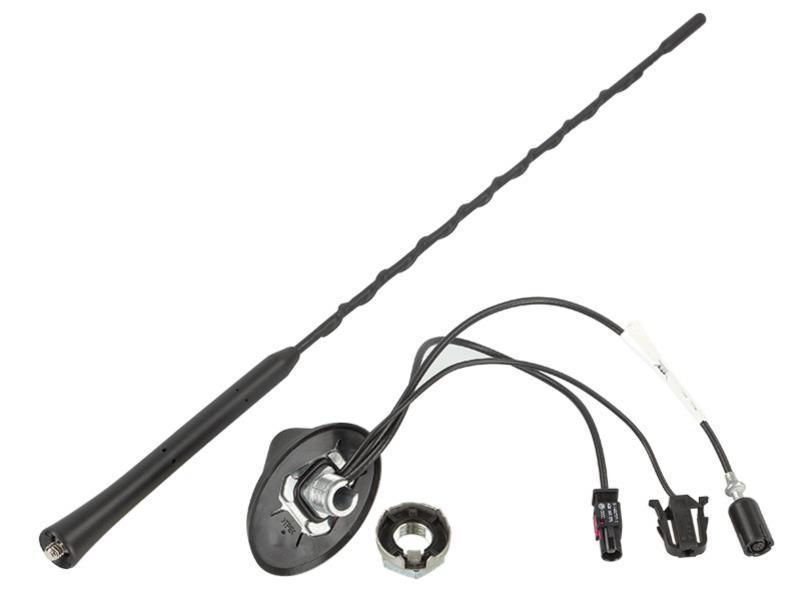

ACV 15-7677810-1 - Antennenkabel Kit Fakra(f) > DIN(m)/SMB(F)/SMA(m)/Fakra(f)

ACV 15-7677850

Empfangsarten:

AM/FM DAB/DAB+

Montage:

• Einbauort: Dach hinten
• Bohrung rund: 19 mm
• Bohrung quadrat: 15 mm x 15 mm
• Stablänge: 410 mm
• Stabneigung: 60°
• Stabart: antinoise
• Gewinde: M6

Maße:

• Gesamthöhe: 450 mm
• Antennenfuß: L = 60 mm / B = 43 mm

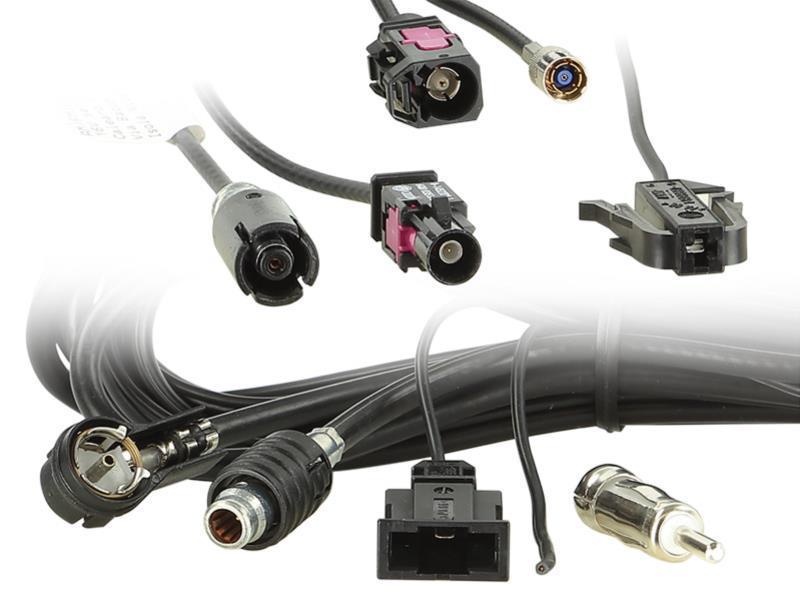

Anschluss:

• AM/FM: Fakra B(m) weiß RG174 / L=180 mm
• DAB/DAB+: Fakra A(m) schwarz RG174 / L=200 mm
• Speisespannung extern: Flachstecker 6,3 mm

Frequenzbereich:

• AM: 150 kHz - 1710 kHz
• FM: 87,5 MHz - 108 MHz
• DAB/DAB+: 174 MHz - 240 MHz

Zugewinn:

• DAB/DAB+: 12dBi

Spannungsversorgung:

• AM/FM: +12V extern
• DAB: +12V extern

Stromaufnahme:

• AM/FM: 75 mA max
• DAB/DAB+: 75 mA max

Impedanz:

• AM/FM: 50 Ohm
• DAB/DAB+: 50 Ohm

Stehwellenverhältnis:

• AM: <5:1
• FM: <7,5:1
• DAB/DAB+: <3:1

Optional:

• Antennenkabel Kit:
• Antennenkabel Kit Fakra(f) > DIN(m)/SMB(F)/SMA(m) FM/DAB+: 15-7677815-1

• AM/FM: Antennenkabel Verlängerung Fakra B(f) > DIN(m) 500cm: 15-7581185
• Antennenkabel Verlängerung Fakra(f) > Fakra(f) 500cm: 15-7581195
• Antennenadapter Fakra(m) > DIN(m) passiv: 1524-01
• Antennenadapter Fakra(m) > ISO(m) passiv: 1524-02
• DAB/DAB+: Antennenkabel Verlängerung Fakra A/C/Z (f)> SMB(f) 500cm: 15-7581012
• Antennenadapter SMB(m) > SMA(m): 1502-29
