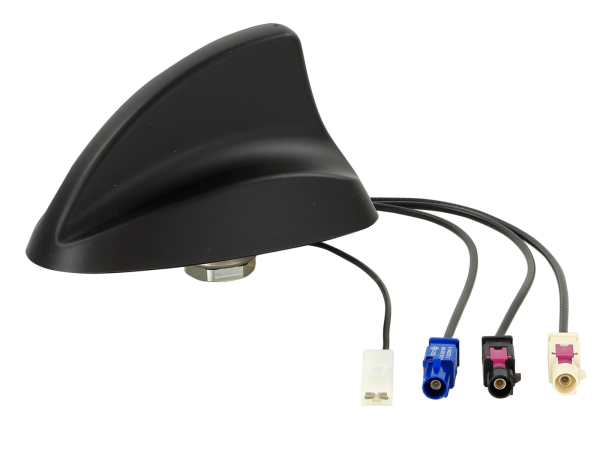

ACV Dachantenne AM/FM DAB/DAB+ GNSS(GPS/GLONASS) Shark II

Dachantenne AM/FM DAB/DAB+ GNSS(GPS/GLONASS/Galileo/Navstar)

Bauart: Shark II

Hinweis:

NEUER ARTIKEL FÜR 15-7577940
ANSCHLUSS UND ZUBEHÖR GEÄNDERT
ZUBEHÖR OPTIONAL UNTEN ANGEFÜHRT

Empfangsarten:
AM/FM
DAB/DAB+
GNSS

Montage:
Einbauort: Dach hinten
Bohrung rund: 19 mm
Bohrung quadrat: 15 mm x 15 mm
Anzugsmoment: 6,5 nm +/- 20%

Maße:
Antennenfuß: L = 117 mm / B = 76 mm / H = 62 mm

Anschluss:
AM/FM: Fakra B(m) weiß RG174 / L=250 mm
DAB/DAB+: Fakra A(m) schwarz RG174 / L=250 mm
GNSS: Fakra C(m) blau RG174 / L=250 mm
Speisespannung extern: Flachstecker 6,3 mm

Frequenzbereich:
AM: 150 kHz - 1710 kHz
FM:  87,5 MHz - 108 MHz
DAB/DAB+: 174 MHz - 240 MHz
GNSS: 1559 MHz - 1065 MHz

Zugewinn:
DAB/DAB+: 2dBi
GNSS: 28dBi

Spannungsversorgung:
AM/FM: 12V extern / 12V Phantomspeisung
DAB: 12V extern / 12V Phantomspeisung
GNSS: 3V - 5V Phantomspeisung

Stromaufnahme:
AM/FM: 80 mA max
DAB/DAB+: 33 mA max
GNSS: 31 mA max

Impedanz:
AM/FM: 50 Ohm
DAB/DAB+: 50 Ohm
GNSS: 50 Ohm

Stehwellenverhältnis:
DAB/DAB+: <3:1
GNSS: 1,7:1

Rauschzahl:
FM: 3,5 db
DAB/DAB+: 2 db
GNSS: 1,4 db

Polarisation:
FM: Linear-Vertikal
DAB/DAB+: Linear-Vertikal
GNSS: rechtshändig zirkular RHCP

Optional:

Antennenkabelkit:
Antennenkabel Kit Fakra(f) > DIN(m)/SMB(F)/SMA(m)/Fakra(f): 15-7677810-1

AM/FM:
Antennenkabel Verlängerung Fakra B(f) > DIN(m) 500cm: 15-7581185
Antennenkabel Verlängerung Fakra(f) > Fakra(f) 500cm: 15-7581195
Antennenadapter Fakra(m) > DIN(m) passiv: 1524-01
Antennenadapter Fakra(m) > ISO(m) passiv: 1524-02
Antennenadapter Fakra(m) > DIN(m) 12V Phantom: 1524-03
Antennenadapter Fakra(m) > ISO(m) 12V Phantom: 1524-04
DAB/DAB+:
Antennenkabel Verlängerung Fakra A/C/Z (f)> SMB(f) 500cm: 15-7581012
Antennenadapter SMB(m) > SMA(m): 1502-29
GNSS:
Antennenkabel Verlängerung Fakra(f) > Fakra(f) 500cm: 15-7581195
Antennenadapter SMB(m) > HSR-F GT16(f) GPS Pioneer 12cm: 15-7181113
Antennenadapter SMB(m) > GT5(f) Alpine/Kenwood GPS 12cm: 15-7581077
